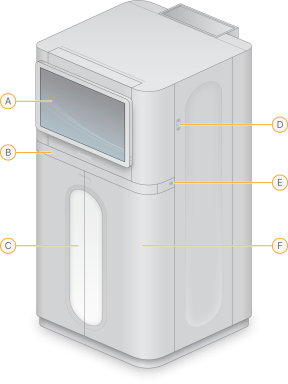

مكونات الجهاز

A.

شاشة تعمل باللمس—تمكّن من تكوين الجهاز وإعداده باستخدام واجهة برنامج التحكم NovaSeq X Series. لضبط ارتفاع شاشة اللمس، استخدم الأزرار الموجودة على جانب الشاشة.

B.

درج للوحة المفاتيح ولوحة التتبع—درج قابل للتمديد للوحة المفاتيح ولوحة التتبع. ادفع الدرج للداخل للفتح.

C.

شريط الحالة—يتقدّم اللون الفاتح بمجرّد انتقال النظام عبر سير العمل الخاص به. يشير اللون الأزرق إلى تحميل المواد الاستهلاكية، ويشير اللونان الأزرق والأرجواني إلى فحوصات ما قبل التشغيل، وتشير الألوان المتعددة إلى التسلسل. يشير اللون الأحمر الثابت إلى أخطاء جسيمة. يشير الأحمر والأبيض إلى أخطاء أخرى.

D.

منافذ USB 2.0 ‏(3)—توفر الوصول إلى وصلات USB الخاصة بالمكونات الطرفية.

E.

زر الطاقة—يتحكم في طاقة الجهاز ويشير إلى ما إذا كان النظام قيد التشغيل (مُضاءً) أو متوقّفًا عن العمل (مطفأً) أو متوقفًا ولكنه متّصل بطاقة التيار المتردد (يومض).

F.

حجرة السوائل—تحتوي على الكاشف، وخراطيش التخزين المؤقت، والزجاجات الخاصة بالكواشف المستخدمة.

يحتوي الجزء الخلفي من الجهاز على منفذي إيثرنت لاتصال إيثرنت، والمفتاح ومدخل للتحكم في توصيل الطاقة للجهاز. استخدم منفذ USB 2.0 لتوصيل وحدة مصدر طاقة غير متقطعة (UPS).

A.

منافذ إيثرنت (2)—توصيل كابل إيثرنت.

B.

منفذ USB 2.0—اتصال USB لوحدة مصدر الطاقة غير المتقطعة (UPS).

C.

مفتاح Toggle switch—لتشغيل الجهاز وإيقاف تشغيله.

D.

مدخل الطاقة—توصيل أسلاك الطاقة.

يحتوي حيز خلية التدفق على منصة خلية التدفق، والذي يثبت خلية التدفق A على الجانب الأيسر وخلية التدفق B على الجانب الأيمن. يوجد الحيز خلف شاشة الجهاز. عند تحميل خلية التدفق، يرفع برنامج التحكم الشاشة تلقائيًا.

يعمل مرمى المحاذاة البصرية الذي يتم تركيبه على منصة خلية التدفق على تشخيص المشكلات البصرية وتصحيحها. عند طلب برنامج التحكم، يقوم مرمى المحاذاة البصرية بإعادة ترتيب النظام وتعديل تركيز الكاميرا لتحسين نتائج التسلسل.

يتحكم برنامج التحكم في فتح باب حيز حجرة التدفق وغلقه. يفتح الباب تلقائيًا لتحميل خلية تدفق.

بعد الانتهاء من التحميل، يُغلق البرنامج باب الحيز، ويُحرك خلية التدفق إلى موقعها، ويفرغ موانع التسرب ويربط المشابك. تتحقق أجهزة الاستشعار من وجود خلية التدفق وتوافقها.

يتطلب بدء عملية التشغيل الوصول إلى حيز السوائل لتحميل الكواشف، والتخزين المؤقت، وزجاجات الكواشف الفارغة المستخدمة. يُحيط البابان بحيز السوائل، وهما ينقسمان إلى جانبين متطابقين يتمثلان في الجانب A والجانب B.

يغطي فلتر الهواء المروحة الموجودة في الدرج السفلي في مقدمة الجهاز. حافظ على الجزء الأمامي من الجهاز خاليًا من العوائق والأرضية نظيفة لتجنب انسداد فلتر الهواء. راجع Site Preparation لمزيد من المعلومات حول الوضع.

تحتوي الأدراج على مصابيح داخلية تشير إلى وقت إزالة الخراطيش والزجاجات المستخدمة. تنطفئ المصابيح بعد إغلاق الأدراج.

يتم فتح أبواب الجهاز تلقائيًا عند تحميل التسلسل أو غسيل المواد المستهلكة أثناء التشغيل أو إعداد غسيل الصيانة. عندما لا يكون الجهاز قيد التسلسل، يمكنك فتح أبواب الجهاز يدويًا لتغيير فلتر الهواء أو لتفريغ نفايات الكواشف خارج إعداد التشغيل. راجع Replace Air Filter لمعرفة مزيد من المعلومات.

A.

أدراج الكواشف—تحمل الكاشف وخراطيش التخزين المؤقت.

B.

درج الكواشف المستخدمة—يحمل زجاجات الكواشف المستخدمة الكبيرة والصغيرة.

C.

حجرة مُرشّح الهواء—توفّر إمكانية الوصول إلى مُرشّح الهواء القابل للاستبدال.

يتم تصميم نظام السوائليات لتوجيه كواشف خرطوشة العنقود، والتي يمكن أن تكون خطرة، إلى زجاجة الكاشف الصغيرة المستخدمة. يتم توجيه الكواشف من خرطوشة التخزين المؤقت إلى زجاجة الكاشف الكبيرة المستخدمة. ومع ذلك، يمكن أن يحدث انتقال للتلوث بين تدفقات الكاشف المستخدم. للحفاظ على السلامة، اعتبر أن زجاجتي الكاشف المستخدمتين تحتويان على مواد كيميائية قد تكون خطرة. للحصول على المعلومات الكيميائية التفصيلية، راجع ورقة بيانات السلامة (SDS) على support.illumina.com/sds.html.
