Detalles de los consumibles

La celda de flujo 10B de NovaSeq X Series, la celda de flujo 25B de NovaSeq X Series y la celda de flujo 1.5B de NovaSeq X Series son celdas de flujo de tramas integradas en cartuchos de plástico. La celda de flujo es un sustrato basado en vidrio que contiene miles de millones de nanopocillos en una disposición ordenada, que aumenta el número de lecturas de salida y los datos de secuenciación. Los grupos se generan en los nanopocillos, desde los cuales se lleva a cabo posteriormente la secuenciación.

La celda de flujo 10B de NovaSeq X Series y la celda de flujo 25B de NovaSeq X Series tienen ocho carriles para secuenciar bibliotecas agrupadas. La celda de flujo 1.5B de NovaSeq X Series tiene dos carriles para secuenciar bibliotecas agrupadas. Las imágenes de cada carril se adquieren en múltiples sectores. Posteriormente, el software divide la imagen de cada sector en secciones de menor tamaño denominadas placas. Para obtener más información, consulte Real-Time Analysis.

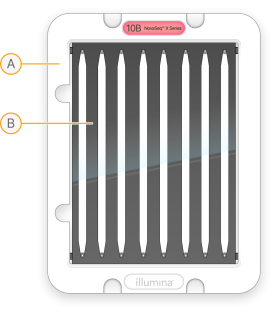

Celda de flujo 10B de NovaSeq X Series

Celda de flujo 25B de NovaSeq X Series

Celda de flujo 1.5B de NovaSeq X Series

A.

Cartucho de la celda de flujo

B.

Celda de flujo de 8 carriles (10B)

Las partes inferiores de la celda de flujo 10B de NovaSeq X Series y la celda de flujo 25B de NovaSeq X Series contienen una junta de entrada y ocho juntas de salida. La parte inferior de la celda de flujo 1.5B de NovaSeq X Series contiene una junta de entrada y dos juntas de salida. Los reactivos acceden a los carriles de la celda de flujo a través de la junta del extremo de entrada de la celda de flujo. Los reactivos se expulsan de los carriles a través de las juntas del extremo de salida.

El cartucho contiene todos los reactivos para un experimento. La gradilla de tubos de la biblioteca y el inserto liofilizado se cargan en el cartucho descongelado, que posteriormente se carga en el instrumento. Una vez iniciado el experimento, los reactivos y la biblioteca se transfieren de forma automática del cartucho a la celda de flujo. Cuando los transporte, lleve solo un cartucho cada vez y agarre el cartucho por los lados.

Los pocillos de posición n.º 3 y posición n.º 8 contienen formamida. Para garantizar un desecho seguro de cualquier reactivo no usado tras el experimento de secuenciación, se puede extraer este depósito. Para obtener más información, consulte Recycle Reagent Cartridge.

La gradilla de tubos de la biblioteca contiene un tubo de muestra de cada carril de la celda de flujo. Cada tubo de muestra está numerado. Durante la planificación de un experimento, introduzca el número del tubo de muestra como el número del carril.

A.

Tapa de la gradilla de tubos de la biblioteca

B.

Número de carril de la celda de flujo

C.

Tubo de muestra

El inserto liofilizado viene precargado con SBS y reactivos ExAmp preparados. Durante la secuenciación, el instrumento rehidrata automáticamente el reactivo ExAmp y, a continuación, transfiere la mezcla a la celda de flujo.

El cartucho de tampones viene precargado con tampones de secuenciación y con un peso de hasta 2,5 kg (5,5 lb). Las hendiduras en la parte inferior permiten que los cartuchos de tampones se apilen. El cartucho de tampones se carga directamente en el instrumento.

Utilice el adaptador de la gradilla de tubos de la biblioteca al transportar, centrifugar y almacenar la gradilla de tubos de la biblioteca. El adaptador incluye ubicaciones para insertar los tubos de muestras de la gradilla de tubos de la biblioteca y la tapa. Si se está preparando solo una gradilla de tubos de la biblioteca para la secuenciación, asegúrese de equilibrar el adaptador con otra gradilla de tubos de la biblioteca llena antes de centrifugar.

Las dimensiones del adaptador son 8,6 cm (3,4 in) x 12,8 cm (5,0 in) x 3,0 cm (1,2 in).
