Spécifications du laboratoire
Utilisez les spécifications et exigences suivantes pour configurer l’espace de laboratoire.
|
Mesure |
Dimensions de l’instrument |
|---|---|
|
Hauteur |
60 cm (23,6 po) |
|
Largeur |
55 cm (21,7 po) |
|
Profondeur |
65 cm (25,6 po) |
|
Poids |
141 kg (310,9 lb) |
Exigences de placement
Placez l’instrument de façon à assurer une ventilation adéquate, un accès suffisant à la prise d’alimentation et un accès suffisant pour l’entretien de l’instrument.
| • | Placez l’instrument de manière que le personnel puisse débrancher rapidement le cordon d’alimentation de la prise. |

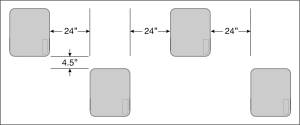

| • | Plusieurs instruments placés dos à dos doivent être décalés d’au moins 61 cm (24 po) de chaque côté. |
| • | Assurez-vous que l’air chaud évacué ne souffle pas dans l’entrée d’air de l’instrument. |
| • | Assurez-vous que l’instrument est accessible de tous les côtés et à l’écart de toute obstruction, afin que l’air puisse circuler et que l’instrument puisse être accessible et entretenu. |
| • | Assurez-vous qu’il y a suffisamment d’espace devant l’instrument pour le clavier. |
| • | Assurez-vous que les étagères situées au-dessus de l’instrument ont une profondeur ≤ 30,5 cm (12 po). |
|
Accès |
Dégagement minimal |
|---|---|
|
Côtés |
Laissez un dégagement d’au moins 50,8 cm (20 po) de chaque côté de l’instrument. |
|
Arrière |
Laissez un dégagement d’au moins 11,4 cm (4,5 po) derrière l’instrument. |
|
Haut |
Laissez un dégagement d’au moins 61 cm (24 po) au-dessus de l’instrument. |
Un déplacement inapproprié de l’instrument peut avoir une incidence sur l’alignement optique et compromettre l’intégrité des données. Si vous devez changer l’emplacement de l’instrument, contactez votre représentant d’Illumina.
Directives relatives à la paillasse de laboratoire
L’instrument comprend des éléments optiques de précision. Placez l’instrument sur une paillasse de laboratoire solide, à l’écart de sources de vibrations. Isolez l’instrument sur une paillasse mobile. Les mesures n’incluent pas l’espace requis pour la gestion des câbles.
|
Largeur |
Hauteur |
Profondeur |
Roulettes |
|---|---|---|---|
|
122 cm (48 po) |
91,4 cm (36 po) |
76,2 cm (30 po) |
En option |
Pour les clients nord-américains, Illumina recommande la paillasse suivante : Bench-Tek Solutions, n° de référence BT40CR-3048BS-PS.
Directives sur les vibrations
Gardez le niveau de vibration du plancher du laboratoire à la norme VC-A de 50 μm/s maximum pour une bande de tiers d’octave de 8 à 80 Hz ou plus basse. Ce niveau est habituel pour des laboratoires. N’excédez pas la norme ISO d’une salle d’opération (niveau de référence) de 100 μm/s pour une bande de tiers d’octave de 8 à 80 Hz.
Au cours d’une série de séquençage, suivez les directives suivantes pour limiter les vibrations et garantir une performance optimale :
| • | Placez l’instrument sur une paillasse de laboratoire solide. |
| • | Ne posez pas de claviers, de consommables usagés ou d’autres objets sur l’instrument. |
| • | Installez l’instrument loin de toute source de vibration qui excède la norme ISO pour une salle d’opération. Par exemple : |
| – | Moteurs, pompes, agitateurs, testeurs de chute et sources de circulation d’air importante dans le laboratoire. |
| – | Planchers situés directement au-dessus ou au-dessous de ventilateurs HVAC, de régulateurs et de plateformes d’héliport. |
| – | Travaux de construction ou de réparation sur le même étage que l’instrument. |
| – | Les zones à forte circulation piétonnière. |
| • | Gardez les sources de vibration, comme les objets pouvant chuter ou les mouvements de machinerie lourde à au moins 100 cm (39,4 po) de l’instrument. |
| • | Utilisez uniquement l’écran tactile, le clavier et la souris pour interagir avec l’instrument. Ne touchez pas directement la surface de l’instrument au cours d’une opération. |
