装置のハードウェア

NextSeq 1000/2000システムは、電源ボタン、モニター、ステータスバー、消耗品コンパートメント、USBポートから構成されています。

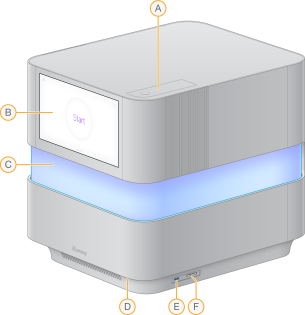

外部システムコンポーネント

A. エアフィルターコンパートメント：交換可能なエアフィルターにアクセスできます。
B. タッチスクリーンモニター：コントロールソフトウェアインターフェースから装置の設定およびセットアップができます。視野角を調節するには、モニターを手動で傾けます。
C. ステータスバー：ワークフローの進捗状況に合わせて光の色が変化します。青と紫は動作中であること（プレランチェックなど）を示し、マルチカラーは確認するべき事象やデータがあること（シーケンスの完了など）を示します。赤い光は重大なエラーを示します。
D. 電源ボタン：装置の電源をコントロールし、システムの電源がオン（点灯）、オフ（消灯）、またはAC電源が入ったままのオフ（点滅）を示します。
E. USB 3.0ポート：データ転送用の外部ポータブルドライブを接続します。
F. USB 2.0ポート：マウスとキーボードを接続します。

装置の背面にある電源スイッチ、USBポート、その他の補助装置の接続部にアクセスしたい場合、ゆっくりであれば装置を動かすことが可能です。

装置の背面には、電源コードの差込口（インレット）、装置への電力供給を制御するスイッチ、オプションのイーサネット接続用のイーサネットポート（2つ）があります。USB 3.0ポートには、必要に応じてデータ転送用の外部ポータブルドライブを接続できます（このLinuxベースのプラットフォームでは、exFATはサポートされていません）。

NextSeq 1000/2000システムにはイーサネットポートが2つ搭載されており、システムの機能と柔軟性が向上します。例えば、一方のイーサネットポートを内部ネットワークドライブとの通信に使用し、もう一方をBaseSpace Sequence HubやProactiveサポートなどの外部通信に使用できます。

背面パネルコンポーネント

  1. トグルスイッチ：装置への電力供給をオンまたはオフにします。
  2. 電源インレット：電源コードの接続用です。
  3. イーサネットポート（2つ）：オプションのイーサネットケーブルを接続します。
  4. USB 3.0ポート：データ転送用の外部ハードドライブを接続します。

消耗品コンパートメントには、シーケンスランを実行するときにフローセルと希釈済みライブラリーを含むカートリッジが収納されます。

ロードした消耗品コンパートメント

  1. カートリッジ：フローセル、ライブラリー、試薬が含まれており、ラン中に使用済み試薬を回収します。
  2. トレイ：シーケンス中にカートリッジを保持します。
  3. バイザー：消耗品コンパートメントにアクセスするときに開きます。
