ラボ要件

測定	装置の寸法
高さ	60 cm（23.6インチ）
幅	55 cm（21.7インチ）
奥行き	65 cm（25.6インチ）
重量	141 kg（310.9ポンド）

装置は、適正な換気ができ、電源コンセントにアクセスができ、装置のサービス時にアクセスができるよう設置します。

•

担当者がコンセントから電源コードをすばやく外せるように装置を設置してください。

•

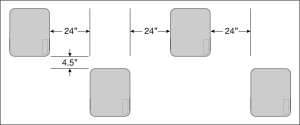

複数台の装置を背中合わせで配置する場合は、各側面に少なくとも61 cm（24インチ）のスペースが必要です。

•

熱い排気が装置の吸気口に吹き込まないようにしてください。

•

装置の周囲に障害物を置かず、装置に四方からアクセスできるようにしてください。これにより、空気が適切に循環し、メンテナンスの際に装置にアクセスできます。

•

装置の前面にキーボード用の十分なスペースを設けてください。

•

装置の上に棚がある場合は、奥行きが30.5 cm（12インチ）以下であることを確認してください。

装置には精密光学部品が内蔵されています。振動の発生源から離して、丈夫なベンチに設置してください。移動式のベンチに装置を設置しないでください。下記の測定値には、ケーブルの取り回しに必要なスペースは含まれていません。

幅	高さ	奥行き	キャスター
122 cm（48インチ）	91.4 cm（36インチ）	76.2 cm（30インチ）	オプション

北米のカスタマー向けに、イルミナでは次のラボベンチを推奨しています：Bench-Tek Solutions、パーツ番号：BT40CR-3048BS-PS。

ラボのフロアの振動レベルを、50 µm/sのVC-A基準、⅓オクターブの帯域幅で、周波数8～80 Hzもしくはそれ以下に維持してください。このレベルはラボでは一般的なものです。8～80 Hzの⅓オクターブバンド周波数に対して、ISO Operating Room（ベースライン）基準である100 µm/sを超えないようにしてください。

シーケンスラン中には以下のガイドラインを用いて、振動を最低限に抑え、最適な性能を確保してください。

•

装置は丈夫なラボベンチに設置してください。

•

装置の上にキーボード、使用済みの消耗品、あるいはその他のものを置かないでください。

•

ISO Operating Room基準を超える振動源から離して装置を設置してください。以下に例を示します。

–

ラボ内のモーター、ポンプ、振動試験装置、落下試験装置、および大量の気流

–

HVACファン、コントローラー、ヘリポートの真下または真上のフロア

–

装置と同じフロアでの建築または修復工事

–

多くの人が行き交う場所

•

落下物や重量のある機器の移動などの振動源は、本装置から少なくとも100 cm（39.4インチ）遠ざけてください。

•

本装置の操作にはタッチスクリーン、キーボード、およびマウスのみを使用してください。操作中に装置の表面に直接衝撃を与えないでください。
