기기 구성 요소

iSeq 100 시퀀싱 시스템은 전원 버튼, 모니터, 상태 표시 바, 소모품 장착부, 드립 트레이로 구성되어 있습니다.

외부 시스템 구성 요소

  1. 전원 버튼 — 기기의 전원을 제어하는 버튼으로, 기기 전원 ON(밝음), 기기 전원 OFF(어두움), AC 전원에 연결되어 있으나 기기 전원 OFF(깜빡임) 상태 표시.
  2. 터치스크린 모니터 — iSeq 100 Control Software의 인터페이스로, 기기 내 구성 및 기타 설정 시 사용.
  3. 상태 표시 바 — 시스템의 상태를 시퀀싱 준비 완료(초록색), 처리 중(파란색) 또는 주의 필요(주황색)로 구분하여 표시.
  4. 소모품 장착부 — 런 수행 중 소모품이 장착되는 위치
  5. 드립 트레이 문 — 누출액을 수집하는 드립 트레이를 넣고 꺼낼 때 사용.

기기를 돌리면 USB 포트 및 기타 후면 패널의 부품에 접근할 수 있습니다.

기기 뒷면에는 기기 전원을 제어하는 스위치와 입력 단자 그리고 이더넷 연결(선택 사항)용 이더넷 포트가 마련되어 있습니다. 두 개의 USB 포트에는 마우스와 키보드를 연결하거나 휴대용 장치를 연결하여 데이터를 업로드하고 다운로드할 수 있습니다.

키보드나 마우스를 시스템에 연결하면 온스크린 키보드(onscreen keyboard)가 비활성화됩니다.

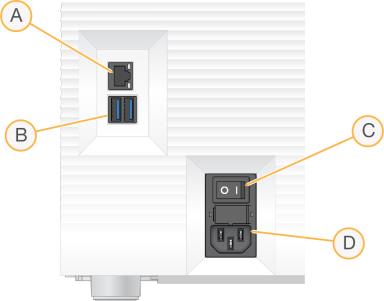

후면 패널 구성 요소

  1. 이더넷 포트 — 이더넷 케이블 연결에 사용(선택 사항).
  2. USB 포트 — 보조 장치 연결에 사용하는 두 개의 포트
  3. 토글 스위치 — 기기의 전원을 켜고 끄는 데 사용.
  4. AC 전원 입력 단자 — 전원 코드를 연결하는 단자

소모품 장착부에는 시퀀싱 런에 필요한 카트리지가 장착됩니다.

카트리지가 장착된 소모품 장착부

  1. 카트리지 — 플로우 셀, 라이브러리 및 시약 포함. 런 수행 중 사용된 시약 수거.
  2. 트레이 — 시퀀싱 중 카트리지 고정.
  3. 소모품 장착부 문 — 소모품 장착부 접근을 위해 60도 각도로 개방.

iSeq 100 Control Software는 장착부 문의 개폐를 제어하고 이미징 작업을 위해 카트리지를 올바른 위치에 고정합니다. 문은 힌지가 펼쳐지며 기기 아래 방향으로 열리도록 되어 있습니다. 열려 있는 장착부 문 위에 물건을 올려놓지 않습니다. 장착부 문은 선반 용도로 설계되지 않았습니다.

배송된 기기에는 시스템 검사(system check)에 필요한 iSeq 100 재사용 가능 테스트 플로우 셀과 iSeq 100 재사용 가능 테스트 카트리지가 포함되어 있습니다. 테스트 플로우 셀과 카트리지는 최대 130회 사용이 가능하며, 포장 상태 그대로 실온에 보관하도록 합니다. 시스템 검사 실행 시 소프트웨어가 사용 가능한 횟수를 표시합니다.

재사용 가능 테스트 구성품

  1. 재사용 가능 테스트 플로우 셀
  2. 재사용 가능 테스트 카트리지

재사용 가능 테스트 구성품은 iSeq 100 i1 Reagent 키트에 제공되는 시퀀싱 구성품과 외관이 유사하며 장착 방향도 동일합니다. 다만 테스트 카트리지에는 라이브러리 저장소가 없고, 테스트 플로우 셀과 카트리지에는 런 수행에 필요한 chemistry가 들어 있지 않습니다.

재사용 가능 테스트 구성품의 유효 기간은 제조일로부터 5년입니다. 유효 기간이 경과했거나 최대 사용 횟수에 도달한 재사용 가능 테스트 구성품은 iSeq 100 System Test Kit로 교체하시기 바랍니다.
