Iekārtas aparatūra

NextSeq 1000/2000 sekvencēšanas sistēma ir aprīkota ar barošanas pogu, monitoru, statusa joslu, palīgmateriālu nodalījumu un USB pieslēgvietām.

Ārējie sistēmas komponenti

A. Gaisa filtra nodalījums – ļauj piekļūt nomaināmajam gaisa filtram.
B. Skārienekrāna monitors – ļauj veikt iekārtas konfigurāciju un iestatīšanu, izmantojot vadības programmatūras saskarni. Lai pielāgotu skatīšanas leņķi, manuāli sasveriet monitoru.
C. Statusa josla – gaismas krāsa mainās atbilstoši darbplūsmas progresijai sistēmā. Zila un violeta gaisma norāda uz mijiedarbību (piemēram, pirmsizpildes pārbaudes), un daudzkrāsaina gaisma norāda uz svarīgiem brīžiem un datiem (piemēram, sekvencēšanas pabeigšanu). Sarkans indikators norāda uz kritiskām kļūdām.
D. Barošanas poga – kontrolē iekārtas barošanu un norāda, vai sistēma ir ieslēgta (deg), izslēgta (nedeg) vai izslēgta, bet ar maiņstrāvas pievadi (mirgo).
E. 3.0 USB pieslēgvieta – ārējā portatīvā diska pievienošanai, lai varētu pārsūtīt datus.
F. 2.0 USB pieslēgvietas – peles un tastatūras pievienošanai.

Varat uzmanīgi pārvietot iekārtu, lai piekļūtu barošanas slēdzim, USB pieslēgvietai un citiem palīgsavienojumiem iekārtas aizmugurē.

Iekārtas aizmugurē ir slēdzis un ievade, kas kontrolē iekārtas barošanu, un divas Ethernet pieslēgvietas papildu Ethernet savienojumam. 3.0 USB pieslēgvieta ļauj pievienot ārējo portatīvo disku, lai varētu pārsūtīt datus (exFAT atbalsts šajā Linux platformā nav pieejams).

NextSeq 1000/2000 sekvencēšanas sistēma ir aprīkota ar divām Ethernet pieslēgvietām, kas ļauj paplašināt sistēmas iespējas un elastību. Piemēram, vienu Ethernet pieslēgvietu var izmantot saziņai ar iekšējo tīkla disku, savukārt otru pieslēgvietu var izmantot ārējai saziņai, piemēram, ar BaseSpace Sequence Hub vai Proactive atbalstu.

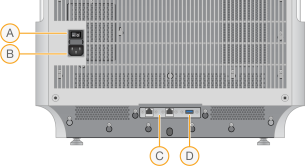

Aizmugures paneļa komponenti

  1. Barošanas slēdzis – ar šo slēdzi ieslēdz un izslēdz iekārtu.
  2. Barošanas ievade – strāvas vada savienojums.
  3. Ethernet pieslēgvietas (2) – papildu Ethernet kabeļa savienojums.
  4. 3.0 USB pieslēgvieta – ārējā cietā diska pievienošanai, lai varētu pārsūtīt datus.

Palīgmateriālu nodalījumā atrodas sekvencēšanas izpildes kasetne, kurā ir plūsmas elements un atšķaidītā bibliotēka.

Aizpildīts palīgmateriālu nodalījums

  1. Kasetne – satur plūsmas elementu, bibliotēku un reaģentus, kā arī uztver izpildes laikā izmantotos reaģentus.
  2. Paplāte – tur kasetni sekvencēšanas laikā.
  3. Vizieris – atverams, lai nodrošinātu piekļuvi palīgmateriālu nodalījumam.
