Detalhes dos consumíveis

A lâmina de fluxo 10B do NovaSeq X Series, a lâmina de fluxo 25B do NovaSeq X Series e a lâmina de fluxo 1.5B do NovaSeq X Series são padronizadas envoltas em cartuchos de plástico. A lâmina de fluxo é um substrato com base em vidro que contém bilhões de nanopoços em um arranjo ordenado, aumentando o número das leituras de saída e os dados de sequenciamento. Os clusters são gerados nos nanopoços, nos quais é, então, realizado o sequenciamento.

A lâmina de fluxo 10B do NovaSeq X Series e a lâmina de fluxo 25B do NovaSeq X Series têm oito pistas para sequenciamento de bibliotecas agrupadas. A lâmina de fluxo 1.5B do NovaSeq X Series tem duas pistas para sequenciar bibliotecas agrupadas. A imagem de cada cavidade é captada em várias faixas. O software divide a imagem de cada faixa em porções menores chamadas de blocos. Para obter mais informações, consulte Real-Time Analysis.

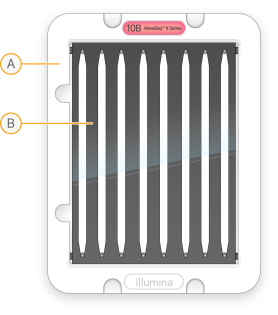

Lâmina de fluxo NovaSeq X Series 10B

Lâmina de fluxo NovaSeq X Series 25B

Lâmina de fluxo NovaSeq X Series 1.5B

A.

Cartucho da lâmina de fluxo

B.

Lâmina de fluxo de 8 cavidades (10B)

A parte inferior da lÂmina de fluxo 10B do NovaSeq X Series e da lÂmina de fluxo 25B do NovaSeq X Series contém uma junta de entrada e oito juntas de saída. A parte inferior da lâmina de fluxo 1.5B do NovaSeq X Series contém uma junta de entrada e duas juntas de saída. Os reagentes entram nas pistas da lâmina de fluxo pela gaxeta na extremidade de entrada da lâmina de fluxo. Os reagentes são expelidos das cavidades através das juntas situadas na extremidade de saída.

O cartucho contém todos os reagentes para uma corrida. A tira de tubos e o inserto liofilizado da biblioteca são carregados no cartucho descongelado, que é, por sua vez, carregado no instrumento. Após o início da corrida, os reagentes e a biblioteca são transferidos automaticamente do cartucho para a lâmina de fluxo. Ao transportar, carregue apenas um cartucho por vez e segure o cartucho pelas laterais.

Os poços da posição n.° 3 e da posição n.° 8 contêm formamida. Para facilitar a eliminação segura de qualquer reagente não utilizado após a corrida de sequenciamento, esse reservatório é removível. Para obter mais informações, consulte Recycle Reagent Cartridge.

A tira de tubo da biblioteca contém um tubo de amostra para cada cavidade da lâmina de fluxo. Cada tubo de amostra é numerado. Durante o planejamento da corrida, insira o número do tubo de amostra como o número da cavidade.

A.

Tampa da tira de tubo da biblioteca

B.

Número da cavidade da lâmina de fluxo

C.

Tubo de amostra

O inserto liofilizado é pré-carregado com SBS e reagentes ExAmp preparados. Durante o sequenciamento, o instrumento reidrata automaticamente o reagente ExAmp e depois transfere a mistura para a lâmina de fluxo.

O cartucho de solução tampão é pré-carregado com tampões de sequência e pesa até 2,5 kg (5,5 lb). Reentrâncias na parte inferior permitem que os cartuchos de solução tampão sejam empilhados. O cartucho da solução tampão é carregado diretamente no instrumento.

Use o adaptador de tira de tubo da biblioteca ao transportar, centrifugar e armazenar a tira de tubo da biblioteca. O adaptador inclui locais para inserir os tubos de amostras da tira de tubo da biblioteca e a tampa. Se estiver preparando apenas uma tira de tubo de biblioteca para sequenciamento, lembre-se de equilibrar o adaptador com outra tira de tubo de biblioteca cheia, antes de centrifugar.

As dimensões do adaptador são 8,6 cm (3,4 pol.) x 12,8 cm (5,0 pol.) x 3,0 cm (1,2 pol.).
