消耗品の詳細

NovaSeq X Series 10B Flow Cell、NovaSeq X Series 25B Flow Cell、およびNovaSeq X Series 1.5B Flow Cellは、プラスチックカートリッジ内に封入されたパターン化フローセルです。このフローセルはガラス基板で、数十億のナノウェルが規則正しく配置されています。これにより、出力リード数が増加し、より多くのシーケンスデータが得られます。各クラスターはこのナノウェル内で形成され、続いてシーケンスが実行されます。

NovaSeq X Series 10B Flow CellとNovaSeq X Series 25B Flow Cellは、プールされたライブラリーをシーケンスするための8つのレーンを備えています。NovaSeq X Series 1.5B Flow Cellは、プールされたライブラリーをシーケンスするための2つのレーンを備えています。各レーンは複数のスワスに分けてイメージングされます。その後、各スワスのイメージがタイルと呼ばれる小さな領域に分割されます。詳細については、「Real-Time Analysis」を参照してください。

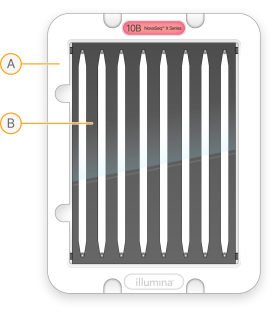

NovaSeq X Series 10B Flow Cell

NovaSeq X Series 25B Flow Cell

NovaSeq X Series 1.5B Flow Cell

A.

フローセルカートリッジ

B.

8レーンフローセル（10B）

NovaSeq X Series 10B Flow CellとNovaSeq X Series 25B Flow Cellの裏側には、1つの注入用ガスケットと8つの排出用ガスケットが含まれています。NovaSeq X Series 1.5B Flow Cellの裏側には、1つの注入用ガスケットと2つの排出用ガスケットが含まれています。試薬は、フローセルの注入用ガスケットを通ってフローセルレーンに入ります。試薬は、排出用ガスケットを通ってレーンから排出されます。

カートリッジには、ランに必要なすべての試薬が含まれています。融解したカートリッジにライブラリーチューブストリップとLyoインサートをロードした後、カートリッジを装置にロードします。ランの開始後、試薬とライブラリーは自動的にカートリッジからフローセルに送液されます。持ち運ぶ際は、一度に1つのカートリッジのみを運び、カートリッジの側面をしっかりとつかんでください。

位置番号3のウェルと位置番号8のウェルにはホルムアミドが含まれています。シーケンスラン後、すべての未使用の試薬を安全に廃棄するため、このリザーバーは取り外すことができます。詳細については、「試薬カートリッジのリサイクル」を参照してください。

ライブラリーチューブストリップは、各フローセルレーンに1対1で対応するサンプルチューブを保持します。各サンプルチューブには番号が振られています。ランを計画する際には、サンプルチューブ番号とレーン番号を一致させて入力してください。

A.

ライブラリーチューブストリップキャップ

B.

フローセルレーン番号

C.

サンプルチューブ

Lyoインサートには、SBS試薬と調製済みのExAmp試薬があらかじめ充填されています。シーケンス中に、ExAmp試薬が自動的に再水和され、混合液がフローセルに送液されます。

バッファーカートリッジには、シーケンスバッファーがあらかじめ充填されており、重量は最大2.5 kg（5.5ポンド）です。底部にあるくぼみを使ってバッファーカートリッジを積み重ねることができます。バッファーカートリッジは、装置に直接ロードされます。

ライブラリーチューブストリップの持ち運び、遠心、保管の際は、ライブラリーチューブストリップアダプターを使用します。このアダプターには、ライブラリーチューブストリップサンプルチューブとキャップを挿入する場所があります。シーケンス用にライブラリーチューブストリップを1つだけ調製する場合は、遠心の前に、別の充填済みのライブラリーチューブストリップを挿入してアダプターのバランスを取ってください。

アダプターの寸法は8.6 cm（3.4インチ）x 12.8 cm（5.0インチ）x 3.0 cm（1.2インチ）です。
